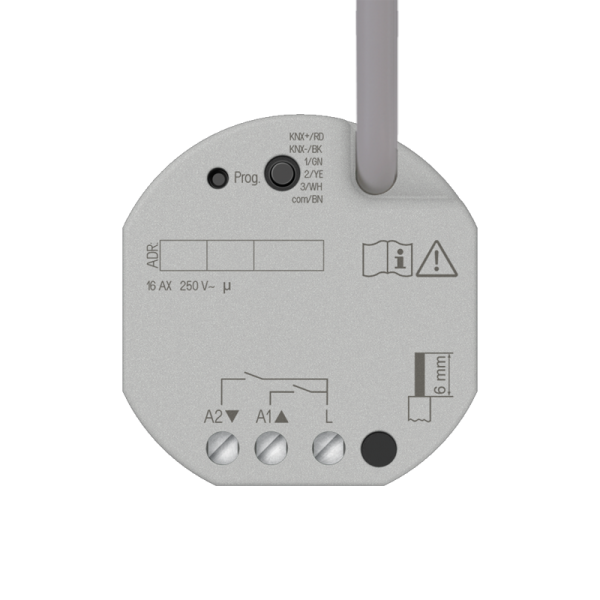

KNX актуатор коммутирующий, 2 группыKNX актуатор жалюзи, 1 группа, 23002 1S U

Рейтинг:

Артикул: 230021SU

Есть на складе

Цена по запросу

Получить скидку

− +

В избранное В сравнение

ETS семейство изделий: выход
Тип продукта: бинарный выход 2 группы

Использование по назначению

Switching electrical loads via relay contacts with common reference potential
Переключение электрических жалюзи, рольставней, маркиз и сходных видов занавесей
Reading in switching states of installation switches or push-buttons and other floating contacts at inputs 1...3
Signal evaluation of condensation (ref.-no.: BTS 01) and leakage sensors (ref.-no.: LES 01) at inputs 1...3
Acquisition of temperature values via NTC temperature sensor at input 3 (ref.-no.: FF 7.8)
Установка в монтажной коробке с размерами согласно DIN 49073

Характеристики

Output can be operated via KNX telegrams or extension inputs
Three extension inputs for connecting floating contacts or dew/leakage sensors. NTC temperature sensor can be connected to input 3.
Supply via bus, no additional power supply necessary
Совместимо с KNX Data Secure с ETS 5.7.3
Возможно выполнить обновление с помощью ETS Service App

Характеристики режима переключения

Operation as 1-way NO or 1-way NC contacts
Функция обратной информации
Logic and forced operation function
Центральная переключательная функция со сводной обратной информацией
Функции времени: задержка включения и выключения, лестничный выключатель света с функцией предварительного предупреждения
Функция сцены
Счетчик рабочих часов

Характеристики режима управления жалюзи

Пригодность для двигателей переменного тока AC 110 ... 230 В
Operating modes ‘Blind with slats’, ‘Shutter/awning’, ‘Ventilation flap/skylight’
Возможность непосредственного управления положением занавеси
Возможность непосредственного управления положением планок жалюзи
Обратная информация о состоянии движения, положении занавеси и планок жалюзи
Forced position through higher-level controller
Функция обеспечения надежности: 3 независимых сигнала тревоги для ветра, дождя, мороза
Sun protection function with auto Heating/Cooling
Disabling function (lock-out protection)
Функция сцены

Characteristics satellite input

Operating functions switching, dimming (including colour temperature), controlling blinds, value transmitter (1 byte, 2 byte, 3 byte and 6 byte incl. RGBW und colour temperature presets), scene extension etc.
Функция блокировки
Debounce time adjustable

Свойства логики

Логический элемент
Преобразователь (конвертация)
Запирающий элемент
Компаратор
Пороговый выключатель

Тип кабеля J-Y(St)Y
Ambient temperature -5 ... +45 °C
Stora/transport temperature -25 ... +70 °C
одножильный провод 1 x 0.5 ... 4 мм²
многожильный без наконечника 1 x 0.5 ... 4 мм²
многожильный с наконечником 1 x 0.5 ... 2.5 мм²
Размеры (Ш x В x Г) 48 x 50 x 28 мм
Способ присоединения screw terminals
Лампы накаливания 2300 Вт
ВВ галогенные лампы 2300 Вт
не компенсированные 1000 Вт
параллельно компенсированные 1160 Вт / 140 мкФ
Суммарная длина кабеля к спутникам макс. 10 м
Среда передачи данных KNX TP 256
Напряжение питания KNX DC 21 ... 32 В SELV
Потребляемый ток KNX 5 ... 18 mA
Емкостная нагрузка макс. 16 A (140 мкФ)
резистивная нагрузка 2500 Вт
Подключение KNX connection terminal to control cable
Коммутируемое напряжение AC 250 В ~
Двигатели 1380 ВA
Количество 3
Режим ввода в эксплуатацию S-режим
Высоковольтная светодиодные лампы макс. 400 Вт
Начальный ток 20 мс макс. 165 A
Ток переключения для каждого прибора Σ 16 A
на каждые 5 °C при превышении температуры 25 °C -10%
при установке в деревянных или гипсокартонных стенах -15%
при установке в комбинациях приборов -20%
Voltage satellite inputs около 5 B
Люминесцентные лампы Σ 16 AX
Управляющий кабель YY6x0.6 ((предпочтительнее)
Начальный ток 200 µs макс. 800 A
Вид входа floating
