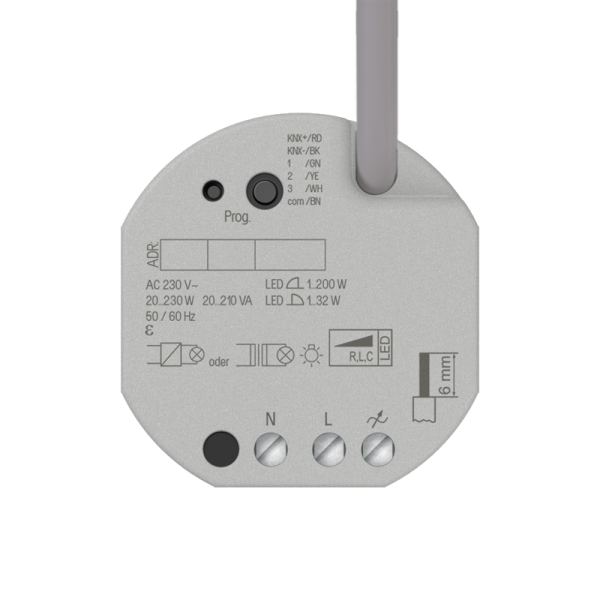

KNX универсальный диммер, 1 группа, 39001 1S U
Артикул: 390011SU
Есть на складе
ETS семейство изделий: освещение
Тип изделия: диммер
Использование по назначению
Характеристики
Свойства режима диммирования
Characteristics satellite input
Свойства логики
Тип изделия: диммер
Использование по назначению
- Switching and dimming of lighting
- Reading in switching states of installation switches or push-buttons and other floating contacts at inputs 1...3
- Signal evaluation of condensation (ref.-no.: BTS 01) and leakage sensors (ref.-no.: LES 01) at inputs 1...3
- Acquisition of temperature values via NTC temperature sensor at input 3 (ref.-no.: FF 7.8)
- Установка в монтажной коробке с размерами согласно DIN 49073
Характеристики
- Output can be operated via KNX telegrams or extension inputs
- Three extension inputs for connecting floating contacts or dew/leakage sensors. NTC temperature sensor can be connected to input 3.
- Supply via bus, no additional power supply necessary
- Совместимо с KNX Data Secure с ETS 5.7.3
- Возможно выполнить обновление с помощью ETS Service App
Свойства режима диммирования
- Автоматическая или ручная настройка подходящего по нагрузке принципа диммирования
- Устойчивость при холостом ходе, коротком замыкании и высокой температуре
- Сообщение при коротком замыкании
- Квитирование состояния коммутационного аппарата и параметра диммера.
- Возможность настройки параметров включения/выключения и регулировки яркости света
- Функции времени: задержка включения и выключения, лестничный выключатель света с функцией предварительного предупреждения
- Возможно участие в световых сценах
- Счетчик рабочих часов
- Отказ источника питания на более 5 секунд приводит к отключению исполнительного элемента управления выдержкой времени. В зависимости от установки параметров подключенная нагрузка после повторного включения сети измеряется заново.
- Возможно увеличение мощности за счёт подключения усилителей (арт. ULZ 1755 REG)
Characteristics satellite input
- Operating functions switching, dimming (including colour temperature), controlling blinds, value transmitter (1 byte, 2 byte, 3 byte and 6 byte incl. RGBW und colour temperature presets), scene extension etc.
- Функция блокировки
- Debounce time adjustable
Свойства логики
- Логический элемент
- Преобразователь (конвертация)
- Запирающий элемент
- Компаратор
- Пороговый выключатель
- 50/60 Гц
- AC 230 / 240 V ~
- J-Y(St)Y (preferable)
- -5 ... +45 °C
- -25 ... +70 °C
- 1 x 0.5 ... 4 мм²
- 1 x 0.5 ... 4 мм²
- 1 x 0.5 ... 2.5 мм²
- 48 x 50 x 28 мм
- screw terminals
- около 0.2 Вт
- макс. 1.5 Вт
- 20 ... 230 W
- макс. 10 м
- TP 256
- DC 21 ... 32 В SELV
- 5 ... 18 mA
- connection terminal to control cable
- 3
- S-режим
- -15%
- -20%
- около 5 B
- YY6x0.6 ((предпочтительнее)
- floating
- 20 ... 230 W
