KNX Кабель 2170242

Применение в системах автоматизации зданий для управления освещением, отоплением, кондиционированием воздуха,временем и т. д. Температурный диапазон от -30 до +70 °CИнформацияEIB / European Installation BusKNX/централизованное управление системной техникой в зданиях (автоматизация жизнеобеспечения зданий)

Области применения

Предназначены для систем автоматизации жизнеобеспечения зданий, например для централизованного управленияосвещением, отоплением, вентиляцией, приборами для кондиционирования воздуха, управлением электроэнергией,жалюзи, единой системой замков, учетом времени и т. д.Кабели могут быть проложены на/в/под штукатурку, также в трубах, кабельных каналах,в помещениях с сухой, влажной и избыточно влажной средой.EIB (Europäischer Installations Bus) - монтаж в основном датчиков = датчик комад (например, световые барьеры,переключатели, термостаты, инфракрасная техника, анемометры, реле времени с часовым механизмом) и изисполнительных механизмов (например, электродвигатели, нагреватели, вентиляторы, лампы, жалюзи).KNX-технология основана на 3-х европейских Bus-стандартах EIB, EHS (бытовая техника и электроника) и Batibus(отопление/вентиляция/кондиционирование).

Характеристики

Передача данных осуществляется последовательноBus-кабели для EIB испытываются напряжением 4 кВ (1 мин.) в воде.

Конструкция

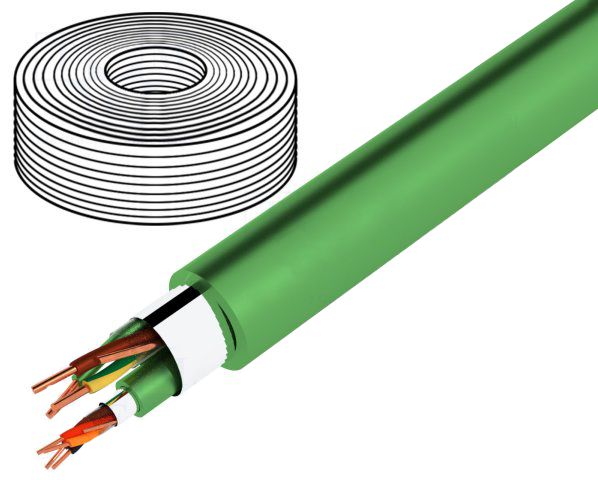

Экранированная установочная линия MSR на базе типа J-Y(ST)Y в соответствии с DIN VDE 0815UNITRONIC® BUS EIBмедная жила, неизолированная, массивная 2x2x0,8: красный и черный, белый и желтый,изоляция жил: ПВХ, пленка, кашированная пластиком, внешняя оболочка: ПВХ, цвет зеленый (RAL 6017)UNITRONIC® BUS EIB COMBIмедная жила, неизолированная, массивная, изоляция жил: ПВХ 2x2x0,8: красный и синий,белый и желтый 3x1,5: коричневый, синий, зеленый/желтый, пленка, кашированная пластиком, внешняя оболочка: ПВХ,цвет зеленый (RAL 6017).

Technical Data

• Классификация ETIM 5: ETIM 5.0
  Class-ID: EC000830 ETIM 5.0 Class-Description: кабели связи
• Классификация ETIM 6: Обозначение класса ETIM 6.0: EC000830
  Описание класса ETIM 6.0: Кабель для передачи данных
• Рабочая емкость: (800 Гц): макс. 100 нФ/км
• Рабочее пиковое напряжение: (не для силовых цепей)250 В
• Сопротивление жилы: (Сопротивление шлейфа): мак. 73,2 Ом/км
• Минимальный радиус изгиба: Неподвижная прокладка: 5-кратный наружный диаметр
• Испытательное напряжение: Жила/жила: 4000 В
• Tемпературный диапазон:Неподвижное применение: от -30 до +70 °C
